Ätzmaschine 2 Gallerie

Zurück zur Bauanleitung

Ein sehr schöner Nachbau eines Bastlers, der das Gehäuse der Ätzmaschine aus weissem 5mm starken Polystyrol (Conrad) aufgebaut hat. Besonders interessant ist die Abdeckung der Ätzschale, die die Schale auf die Heizplatte presst und so 2 Fliegen mit einer Klappe schlägt. Bessere Wärmeübertragung und gleichzeitig Wärmeisolierung der Ätzlösung.

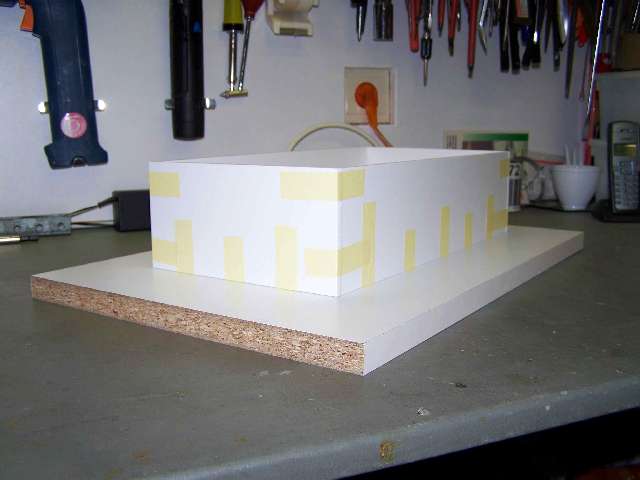

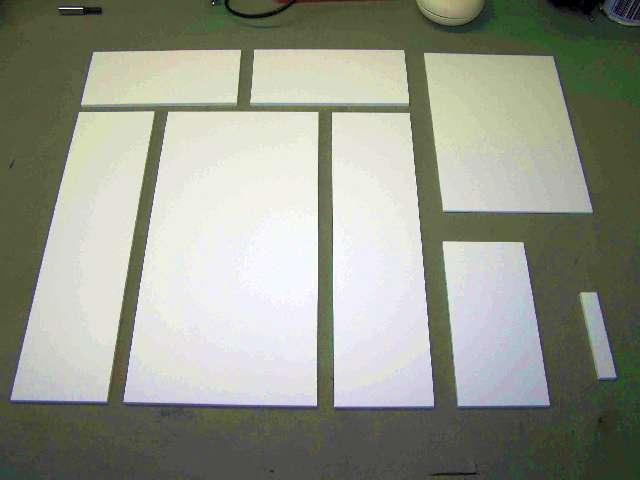

Gehäuseteile
Fixiert
mechanik

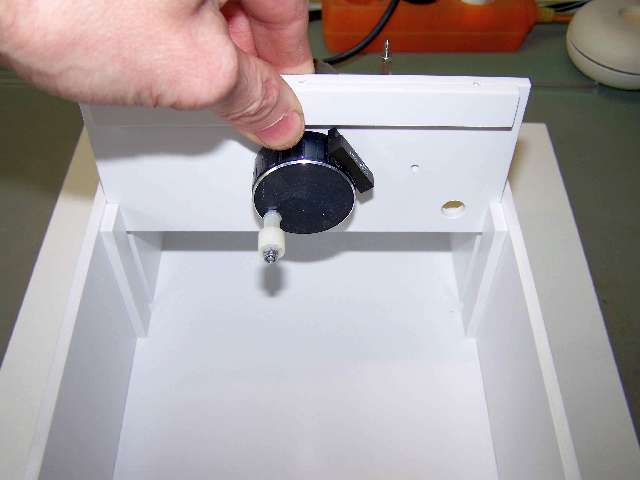

Die Montage der Zwischenwand gestaltet sich dank der Führungen rechts und links recht einfach.

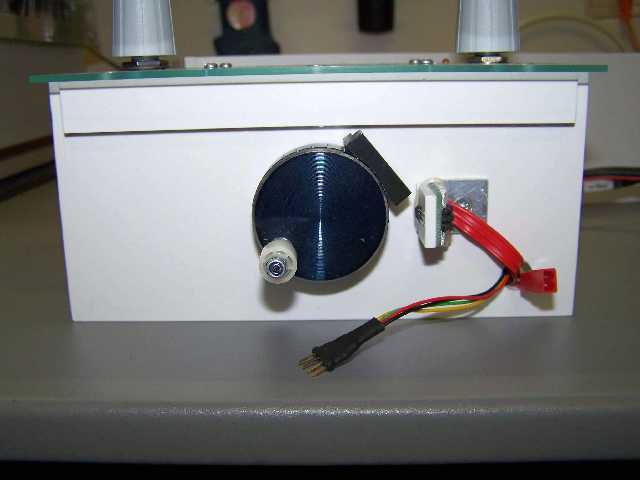

Motor

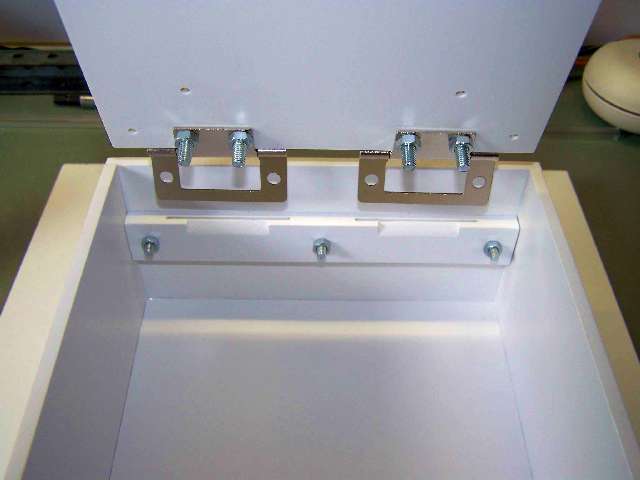

Scharniere

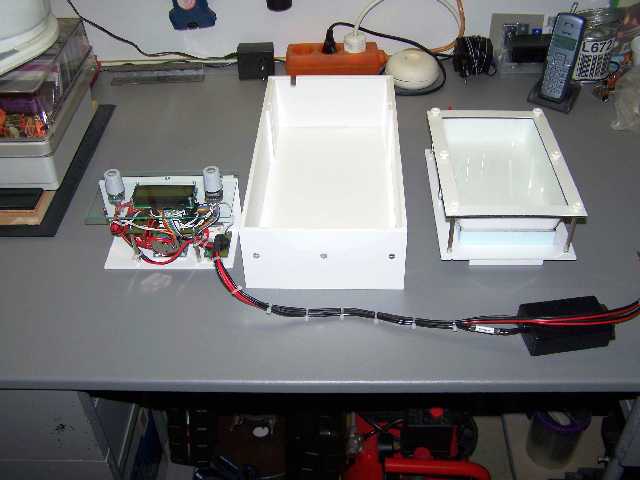

3 Teile

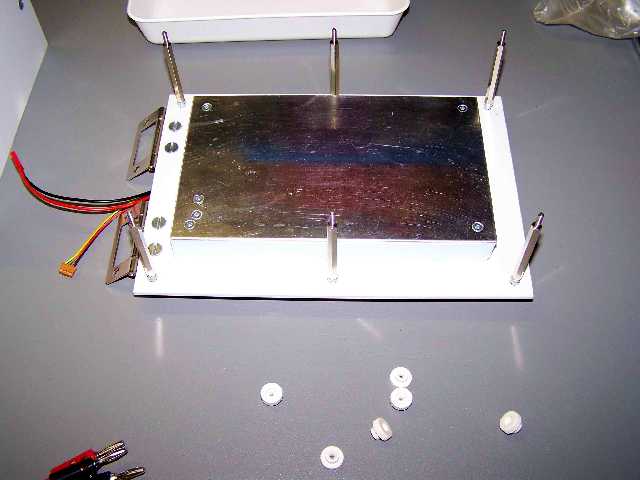

Heizplatte
Heizplatte

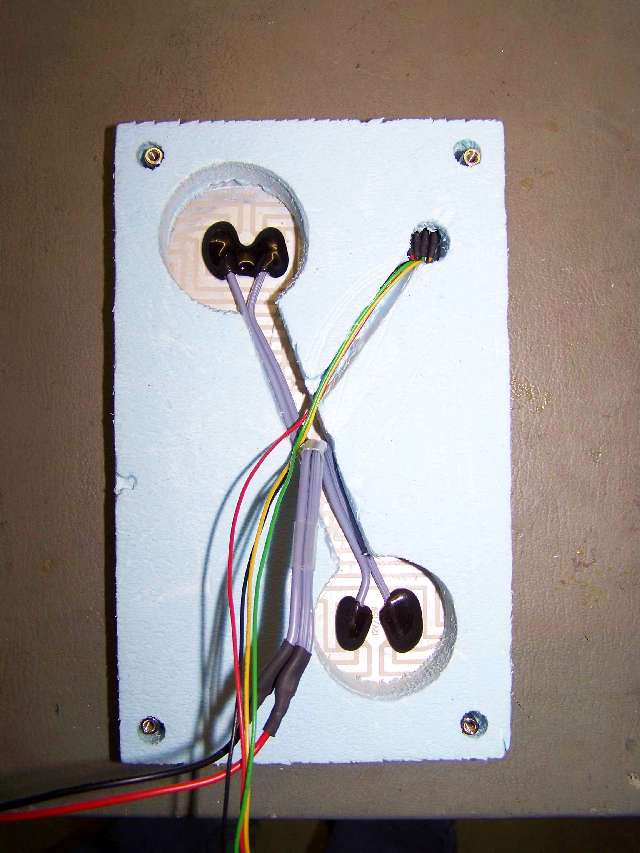

Die Heizplatte wurde unten mit Styropor Wärmeisoliert.

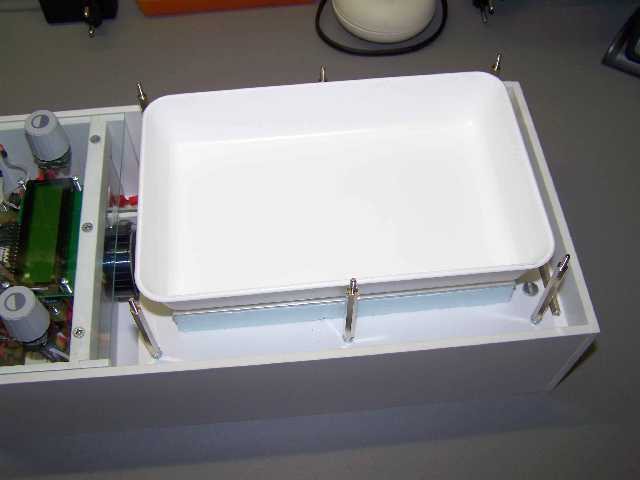

fertig

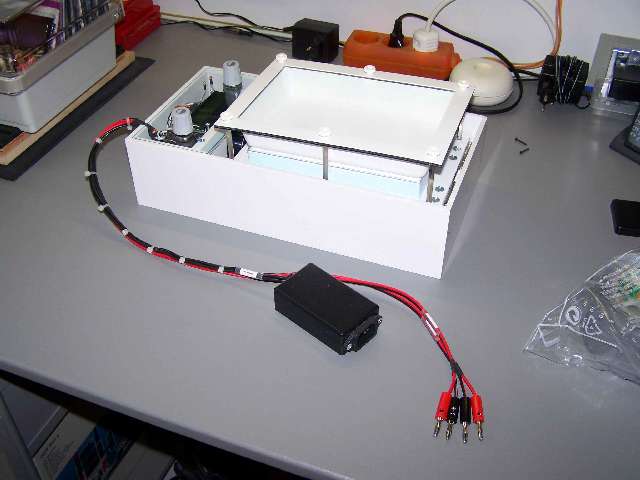

Rändelmuttern aus Kunststoff drücken den Plexiglasdeckel (Perspex 2mm) nach unten und fixieren so die Schale. Gleichzeitig wird die Ätzflüssigkeit durch die Abdeckung  und den Anpressdruck schneller erhitzt .

Deckel

Der Deckel ist unten mit Gummi beklebt um so die Schale abzudichten.

Cover

ohne Schrauben

offen

Netzteil

Hier das Netzteil, das wie bei mir aus einem Recycling PC-Netzteil besteht. Die Steckdose im Deckel des Gehäuse ist für den Belichter und kann mit dem integrierten Belichtungstimer des Ätzgerätes geschaltet werden.

Vielen Dank an Gert Bouland http://www.gertbouland.nl/  (Seite noch in Arbeit) für die tollen Bilder.
